Расчет и подбор мощности и тока электродвигателя: онлайн-калькулятор, формулы, примеры

1. Почему правильный выбор двигателя — это важно?

Асинхронный электродвигатель — сердце подавляющего большинства промышленных машин и механизмов. От его надежной работы зависит производительность, энергоэффективность и долговечность всего оборудования. Недооценка мощности приведет к постоянным перегрузкам, перегреву и преждевременному выходу из строя. Избыточная мощность — это не только неоправданные капитальные затраты, но и работа двигателя в неоптимальном режиме с низким КПД и коэффициентом мощности (cos φ), что влечет за собой повышенный расход электроэнергии и штрафы от энергоснабжающих организаций.

Данный калькулятор и сопроводительная статья призваны помочь инженерам, проектировщикам, техническим специалистам и студентам выполнить грамотный предварительный подбор электродвигателя на основе базовых физических принципов и нормативных требований. Он позволяет быстро оценить требуемую мощность для наиболее распространенных типов механизмов и получить рекомендации для дальнейшего проектирования.

Калькулятор выбора электродвигателя

2. Введите параметры нагрузки

3. Укажите условия эксплуатации

расчет электродвигателя

2. Инструкция по использованию калькулятора

Работа с калькулятором состоит из четырех простых шагов:

  1. Шаг 1: Выбор типа механизма. Это самый важный шаг, так как он определяет логику расчета. Выберите из выпадающего списка тот механизм, который вы проектируете (насос, вентилятор и т.д.). Для каждого типа откроется свой уникальный набор полей для ввода данных.
  2. Шаг 2: Ввод параметров нагрузки. Заполните все поля, относящиеся к вашему механизму. Для каждого поля предусмотрена всплывающая подсказка (знак "?"), которая подробно объясняет физический смысл параметра и откуда его можно взять (техническое задание, паспорт оборудования, справочник).
  3. Шаг 3: Указание условий эксплуатации. Установите коэффициент запаса мощности и выберите режим работы. Для повторно-кратковременных режимов (S3, S6) дополнительно укажите продолжительность включения (ПВ). Эти параметры критически важны для обеспечения надежности и предотвращения перегрева.
  4. Шаг 4: Расчет и анализ результатов. Нажмите кнопку "Рассчитать". Калькулятор выведет все ключевые параметры: расчетную мощность на валу, рекомендованную номинальную мощность из стандартного ряда, ориентировочный типоразмер, а также номинальный и пусковой токи. Внимательно изучите "Заключение по расчету" — оно содержит важные рекомендации для окончательного выбора.

3. Примеры расчетов

3.1. Пример 1: Подбор двигателя для центробежного насоса

Задача: Подобрать двигатель для насоса, который должен перекачивать воду (ρ ≈ 1000 кг/м³) с производительностью 90 м³/ч, создавая напор 35 м. Насос имеет КПД 78% (0.78), привод осуществляется через муфту напрямую от вала двигателя (КПД передачи = 1.0). Нагрузка постоянная, режим работы продолжительный (S1). Запас мощности примем 15% (kз = 1.15).

Расчет:

  1. Переводим производительность в системные единицы (м³/с): Q = 90 / 3600 = 0.025 м³/с.
  2. Используем формулу мощности для насоса: Pвал = (Q × g × H × ρ) / (ηнас × ηп).
  3. Подставляем значения: Pвал = (0.025 × 9.81 × 35 × 1000) / (0.78 × 1.0) = 8583.75 / 0.78 ≈ 11005 Вт ≈ 11.0 кВт.
  4. Учитываем коэффициент запаса: Pрасч = Pвал × kз = 11.0 кВт × 1.15 = 12.65 кВт.
  5. Выбираем ближайшую большую мощность из стандартного ряда: Pном = 15 кВт.

Эти данные можно ввести в калькулятор (выбрав "Насос") и убедиться в совпадении результата.

3.2. Пример 2: Подбор двигателя для наклонного ленточного конвейера

Задача: Подобрать двигатель для конвейера длиной 40 м, который перемещает 80 тонн угля в час на высоту 8 м. Коэффициент сопротивления движению c = 0.03. Общий КПД механизма (редуктор, барабаны) составляет 80% (0.8). Режим работы повторно-кратковременный S3 с ПВ=40%. Запас мощности 20% (kз = 1.2).

Расчет:

  1. Переводим производительность в кг/с: Q = (80 × 1000) / 3600 ≈ 22.22 кг/с.
  2. Используем формулу мощности для конвейера: Pвал = (Q × g × (c × L + H)) / ηм.
  3. Подставляем значения: Pвал = (22.22 × 9.81 × (0.03 × 40 + 8)) / 0.8 = (217.98 × (1.2 + 8)) / 0.8 = (217.98 × 9.2) / 0.8 ≈ 2005.4 / 0.8 ≈ 2507 Вт ≈ 2.51 кВт.
  4. Учитываем коэффициент запаса: Pнагр = Pвал × kз = 2.51 кВт × 1.2 = 3.01 кВт. Это мощность в период нагрузки.
  5. Приводим мощность к режиму S1 по формуле: Pприв = Pнагр × √(ПВ / 100).
  6. Подставляем значения: Pприв = 3.01 × √(40 / 100) = 3.01 × √0.4 ≈ 3.01 × 0.632 ≈ 1.9 кВт.
  7. Выбираем ближайшую большую мощность из стандартного ряда: Pном = 2.2 кВт.

Введите эти данные в калькулятор (тип "Ленточный конвейер", режим "S3", ПВ=40%) для проверки.

4. Объяснение использованных формул

В основе калькулятора лежат фундаментальные законы физики и инженерные методики расчета. Ниже приведено подробное описание формул для каждого типа механизма.

4.1. Насос (центробежный)

P = (Q × g × H × ρ) / (1000 × ηнас × ηп)
P - мощность на валу, кВт
Q - производительность, м³/ч (в калькуляторе; для формулы переводится в м³/с делением на 3600)
g - ускорение свободного падения, ~9.81 м/с²
H - напор, м
ρ - плотность жидкости, кг/м³
ηнас - КПД насоса (доли)
ηп - КПД передачи (доли)
Делитель 1000 используется для перевода результата из Ватт в килоВатты.

Физический смысл: Мощность, требуемая для перекачки жидкости, прямо пропорциональна объему (Q) и давлению (которое выражается через напор H и плотность ρ), которое нужно создать. КПД в знаменателе показывает, что часть энергии двигателя теряется в самом насосе и в механической передаче.

4.2. Вентилятор

P = (Q × H) / (1000 × ηв × ηп)
P - мощность на валу, кВт
Q - производительность, м³/с
H - полное давление, Па
ηв - КПД вентилятора (доли)
ηп - КПД передачи (доли)
Делитель 1000 используется для перевода результата из Ватт в килоВатты.

Физический смысл: Формула аналогична насосной. Мощность зависит от объема перемещаемого воздуха (Q) и создаваемого давления (H). Так как 1 Паскаль = 1 Н/м², то произведение м³/с × Па дает (м³/с) × (Н/м²) = (Н×м)/с = Дж/с = Вт, то есть единицу мощности.

4.3. Компрессор

P = (Q × A) / (ηкомпр × ηп)
P - мощность на валу, кВт
Q - производительность, м³/с
A - работа сжатия, кДж/м³ (в калькуляторе; для формулы переводится в Дж/м³ умножением на 1000)
ηкомпр - КПД компрессора (доли)
ηп - КПД передачи (доли)

Физический смысл: Здесь мощность определяется как произведение производительности (объема газа в секунду) на работу, которую нужно совершить над каждой единицей объема газа. Это термодинамический подход к расчету.

4.4. Ленточный конвейер

P = (Q × g × (c × L + H)) / (1000 × ηм)
P - мощность на валу, кВт
Q - производительность, т/ч (переводится в кг/с)
g - ускорение свободного падения, ~9.81 м/с²
c - коэффициент сопротивления движению
L - длина конвейера (горизонтальная проекция), м
H - высота подъема, м
ηм - КПД механизма (доли)

Физический смысл: Мощность состоит из двух частей: преодоление силы трения на горизонтальном участке (пропорционально длине L и коэффициенту c) и подъем груза на высоту H. Суммарная сила умножается на скорость (скрыта в производительности Q) для получения мощности.

4.5. Подъемник (таль/лебедка)

P = (m × g × v) / (1000 × ηм)
P - мощность на валу, кВт
m - масса груза, кг
g - ускорение свободного падения, ~9.81 м/с²
v - скорость подъема, м/с
ηм - КПД механизма (доли)

Физический смысл: Это классическая формула мощности из школьного курса физики (P = F × v), где сила F - это вес груза (m × g). Мощность - это работа по подъему груза, совершаемая в единицу времени.

4.6. Учет режима работы (S3, S6)

Pприв = Pнагр × √(ПВ / 100)
Pприв - приведенная мощность (эквивалентная для режима S1), кВт
Pнагр - мощность в период нагрузки (расчетная мощность с запасом), кВт
ПВ - продолжительность включения, %

Физический смысл: Двигатель нагревается пропорционально квадрату тока (и мощности). В повторно-кратковременном режиме он работает не постоянно и успевает остыть в паузах. Эта формула позволяет подобрать двигатель меньшей номинальной мощности, который за время рабочего цикла нагреется так же, как двигатель большей мощности при постоянной работе. Это экономически целесообразно и технически грамотно.

5. Справочные табличные данные

Для корректного расчета необходимо использовать достоверные исходные данные. Ниже приведены таблицы с общепринятыми значениями.

Таблица 1. Стандартный ряд номинальных мощностей асинхронных двигателей (ГОСТ Р 51689-2000)

Мощность, кВт
0.12, 0.18, 0.25, 0.37, 0.55, 0.75, 1.1, 1.5, 2.2, 3.0, 4.0
5.5, 7.5, 11, 15, 18.5, 22, 30, 37, 45, 55, 75, 90
110, 132, 160, 200, 250, 315, 400 и выше

Таблица 2. Рекомендуемые коэффициенты запаса мощности (kз)

Характер нагрузкиПримеры механизмовkз
Спокойная, равномернаяНасосы, вентиляторы, генераторы1.1 ... 1.3
Неравномерная, с умеренными толчкамиКонвейеры, поршневые компрессоры, металлорежущие станки1.3 ... 1.5
Тяжелая, ударнаяПодъемники, дробилки, прессы, пилорамы1.5 ... 2.5

Таблица 3. Ориентировочные значения КПД (η)

ЭлементЗначение КПД
Прямое соединение (муфта)0.99 ... 1.0
Клиноременная передача0.95 ... 0.98
Зубчатая передача (одна ступень)0.96 ... 0.98
Червячный редуктор0.5 ... 0.9
Насос центробежный0.6 ... 0.85 (зависит от размера и типа)
Вентилятор радиальный0.5 ... 0.8
Подъемный механизм (таль)0.6 ... 0.8

6. Механика и монтаж

Правильный выбор электродвигателя не заканчивается на определении мощности. Не менее важно учесть его механические характеристики: габариты, способ крепления и размеры вала. Ошибка на этом этапе может сделать установку двигателя в оборудование невозможной.

6.1. Габаритно-присоединительные размеры

В России и странах СНГ наиболее распространены двигатели серии АИР. Их размеры стандартизированы. Ключевой параметр — высота оси вращения (h), которая напрямую указана в типоразмере (например, у АИР80 высота оси вращения равна 80 мм). Ниже приведена таблица с основными размерами для двигателей на 1500 об/мин.

ТипоразмерPном, кВт (1500 об/мин)Высота оси вращения (h), ммДиаметр вала (d), ммДлина вала (l), ммРазмеры шпонки (b x h), ммРасстояние между отв. по длине (l10), ммРасстояние между отв. по ширине (d10), мм
АИР710.55 / 0.757119406 x 690112
АИР801.1 / 1.58022506 x 6100125
АИР902.2 / 3.09024508 x 7125140
АИР1004.010028608 x 7140160
АИР1125.5112328010 x 8140190
АИР1327.5 / 11132388010 x 8178216
АИР16015 / 18.51604211012 x 8210254

Внимание! Данные являются справочными. Перед проектированием посадочного места всегда уточняйте размеры по каталогу конкретного производителя.

6.2. Монтажные исполнения (ГОСТ МЭК 60034-7-2007)

Способ крепления двигателя к станине или механизму определяется его монтажным исполнением, которое обозначается кодом IMxxxx.

IM1081 (B3) — на лапах

Самое распространенное исполнение. Двигатель устанавливается на фундаментную плиту или раму и крепится болтами через отверстия в лапах. Вал расположен горизонтально. Подходит для привода через муфты или ременные передачи.

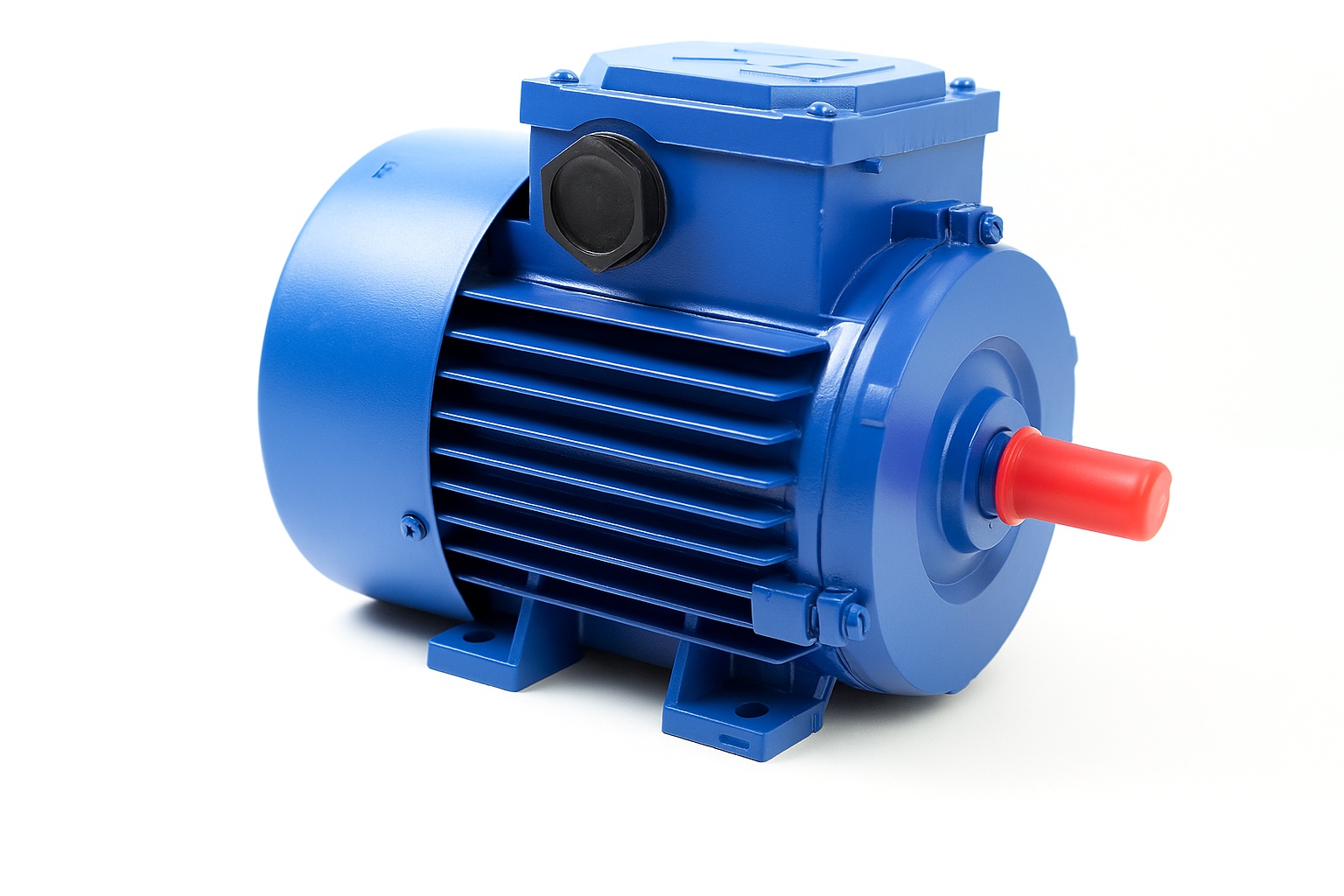

Изображение двигателя на лапах (IM1081):
IM1081 (B3) — двигатель на лапах

IM3081 (B5) — фланцевое

Двигатель не имеет лап. Крепление осуществляется с помощью фланца на торцевом подшипниковом щите. Используется для прямого монтажа на корпус редуктора, насоса или вентилятора. Обеспечивает отличную соосность валов.

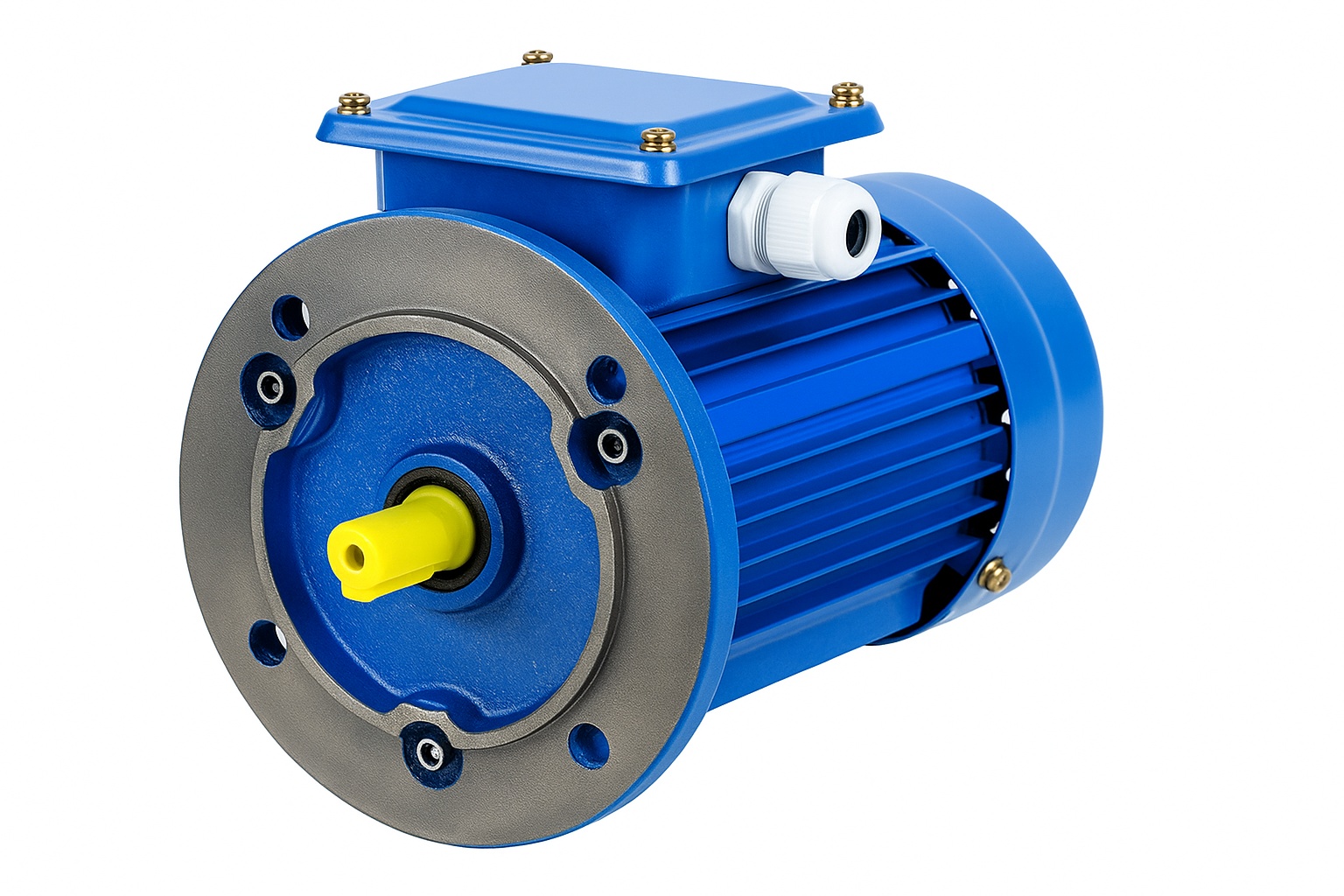

Изображение двигателя с фланцем (IM3081):
IM3081 — двигатель с фланцем

IM2081 (B35) — комбинированное (лапы и фланец)

Универсальное исполнение, которое имеет и лапы, и фланец. Позволяет выбрать наиболее удобный способ крепления в зависимости от конструкции оборудования.

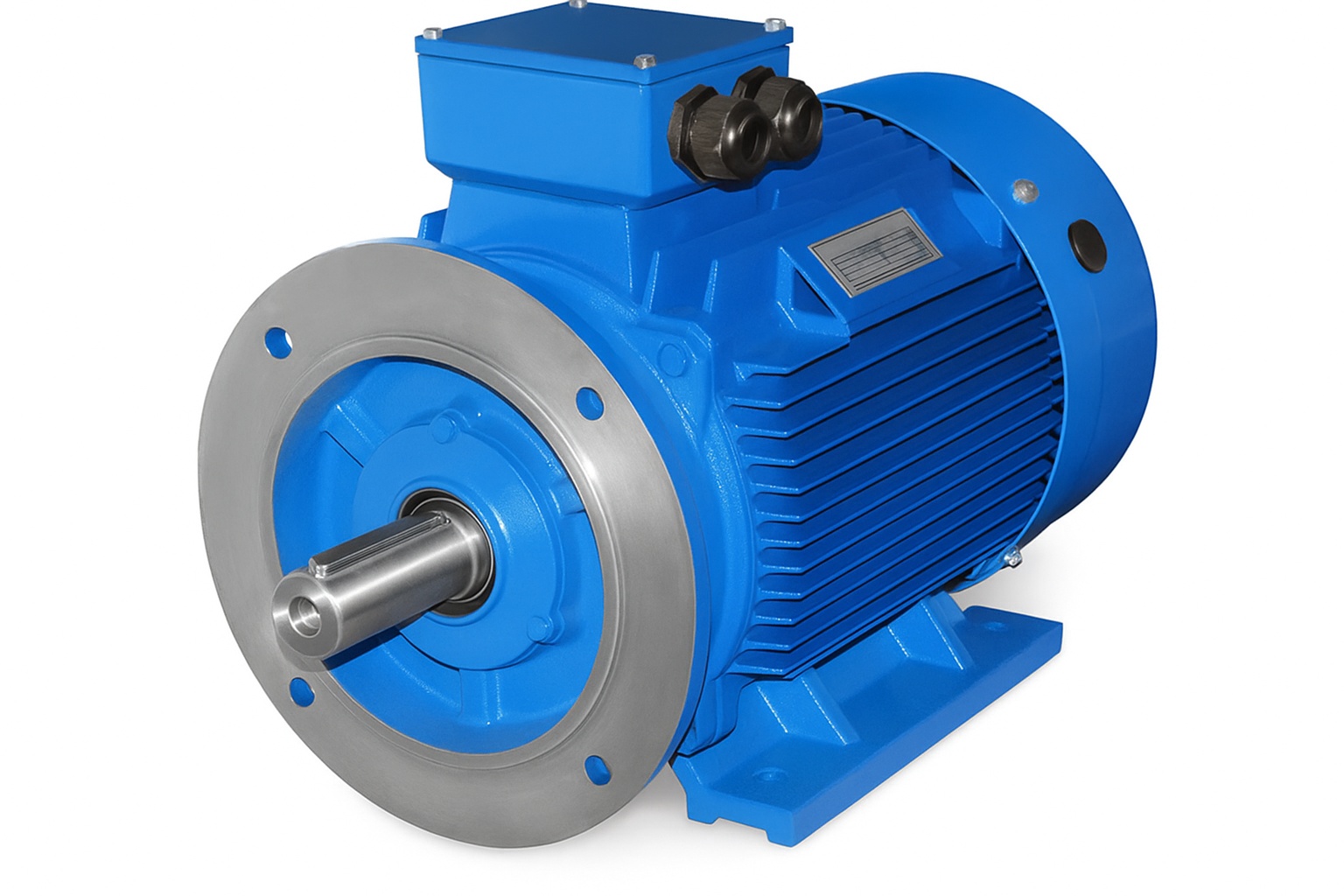

Изображение комбинированного двигателя (IM2081):
IM2081 — двигатель с фланцем и с лапами

7. Советы инженеру по выбору электродвигателя

Расчет мощности — это лишь первый шаг. Опытный инженер всегда учитывает комплекс факторов, чтобы обеспечить надежную, долговечную и экономичную работу электропривода. Вот несколько ключевых советов.

7.1. Мощность — это не всё. Анализируйте пусковой момент!

Для механизмов с тяжелым пуском (загруженные конвейеры, поршневые компрессоры, дробилки) критически важным параметром является пусковой момент. Стандартные двигатели имеют кратность пускового момента (отношение пускового к номинальному) в районе 1.9-2.2. Если этого недостаточно, механизм может не запуститься. В таких случаях следует выбирать двигатели с повышенным пусковым моментом (серия АИРС) или применять частотный преобразователь с функцией векторного управления.

7.2. Режим работы — ключ к долговечности

Неправильно определенный режим работы — частая причина перегрева и "сгорания" двигателей. Если механизм работает циклично (например, подъемник: подъем - пауза - спуск - пауза), обязательно используйте расчет для повторно-кратковременного режима (S3). Использование двигателя, рассчитанного на продолжительный режим (S1), будет экономически невыгодно, а выбор слишком "слабого" двигателя для S1 приведет к его тепловому пробою.

7.3. Условия окружающей среды решают

Двигатель, прекрасно работающий в сухом цеху, выйдет из строя за несколько недель на улице. Всегда трезво оценивайте место установки:

  • Пыль и влага: Для стандартных промышленных помещений используйте степень защиты не ниже IP54. Для улицы, моек, запыленных производств (мельницы, цементные заводы) — IP55 или выше.
  • Температура и климат: Для центральной России стандартное исполнение У3 (умеренный климат, закрытое помещение) или У1 (умеренный климат, на открытом воздухе) является нормой. Для северных регионов необходимо исполнение УХЛ, для тропиков — Т.

7.4. Думайте о будущем: энергоэффективность и регулирование

Стоимость электроэнергии, потребляемой двигателем за весь срок службы, многократно превышает его первоначальную цену. Выбор двигателя более высокого класса энергоэффективности (IE2, IE3 вместо стандартного IE1) приводит к прямой экономии на счетах за электричество. Для механизмов с переменной производительностью (насосы, вентиляторы) установка частотного преобразователя окупается, как правило, за 1-2 года за счет колоссальной экономии энергии при работе на пониженных оборотах.

7.5. Финальная проверка — только по каталогу производителя

Данный калькулятор и справочные таблицы — это мощный инструмент для предварительного подбора. Однако финальное решение всегда принимайте на основе технической документации и каталогов конкретного завода-изготовителя. Только там вы найдете точные массо-габаритные характеристики, кривые моментов, уровни шума и другие специфические данные для выбранной вами серии двигателя.

8. Интересные факты об электродвигателях

Факт 1: Первый практически пригодный трехфазный асинхронный двигатель с короткозамкнутым ротором типа "беличья клетка" был создан в 1889 году русским инженером-электротехником Михаилом Осиповичем Доливо-Добровольским, работавшим в немецкой компании AEG. Его конструкция оказалась настолько удачной, что принципиально не изменилась до наших дней.
Факт 2: На долю электродвигателей приходится более 50% всей потребляемой в мире электроэнергии. Повышение их энергоэффективности даже на доли процента дает колоссальную экономию в глобальном масштабе.
Факт 3: Принцип вращающегося магнитного поля, лежащий в основе работы асинхронного двигателя, был независимо открыт и описан двумя выдающимися учеными — Николой Тесла и Галилео Феррарисом в 1888 году.

6. FAQ: Часто задаваемые вопросы

Что делать, если моя расчетная мощность (например, 13 кВт) находится между двумя стандартными (11 и 15 кВт)?

Всегда, без исключений, выбирайте ближайшую большую стандартную мощность. В данном случае — 15 кВт. Выбор меньшей мощности приведет к работе двигателя с перегрузкой и его быстрому выходу из строя.

Как влияет частота вращения (3000, 1500, 1000 об/мин) на выбор двигателя?

При одинаковой мощности двигатели с большей частотой вращения имеют меньшие габариты, массу и стоимость. Однако частота вращения вала механизма обычно значительно ниже. Поэтому высокооборотный двигатель почти всегда требует использования редуктора. Двигатели на 1500 об/мин являются наиболее универсальными и распространенными.

Что такое cos φ (косинус фи) и почему он важен?

Коэффициент мощности (cos φ) характеризует долю активной мощности (которая совершает полезную работу) в полной мощности, потребляемой из сети. Чем он ниже, тем больше реактивная составляющая тока, которая не совершает работы, но нагружает провода и трансформаторы. Напрямую на расчет механической мощности он не влияет, но используется для расчета полного тока (Iном), необходимого для выбора кабелей и защитной аппаратуры.

Можно ли использовать с подобранным двигателем частотный преобразователь (ПЧ)?

Да, можно и часто нужно. ПЧ позволяет плавно регулировать скорость, обеспечивает плавный пуск (без больших пусковых токов) и дает существенную экономию электроэнергии на механизмах с переменной нагрузкой (насосы, вентиляторы). Однако для работы с ПЧ рекомендуется использовать двигатели с классом изоляции не ниже F и, в некоторых случаях, с независимой вентиляцией.

Как правильно выбрать степень защиты (IP) и климатическое исполнение?

Это критически важные параметры, зависящие от места установки. Степень защиты IP (по ГОСТ 14254-2015) показывает защищенность от пыли и влаги. Например, IP23 — для сухих отапливаемых помещений, IP54/IP55 — стандарт для большинства промышленных цехов (защита от пыли и брызг воды). Климатическое исполнение (по ГОСТ 15150-69) определяет температурный диапазон и условия эксплуатации. Самое распространенное — У3 (умеренный климат, категория размещения 3 — в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий).

9. Нормативная база

Все расчеты и рекомендации основаны на действующих стандартах и правилах. При проектировании необходимо руководствоваться следующими основными документами:

  • ГОСТ 31606-2024 «Машины электрические вращающиеся. Двигатели асинхронные мощностью от 0,12 до 400 кВт включительно. Общие технические требования». Определяет стандартные ряды мощностей, установочные размеры и другие технические требования.
  • ГОСТ IEC 60034-1-2014 — межгосударственный стандарт, который называется «Машины электрические вращающиеся. Часть 1. Номинальные значения параметров и эксплуатационные характеристики». Устанавливает стандартные режимы работы (S1, S3 и др.), классы нагревостойкости изоляции и другие ключевые параметры.
  • ГОСТ 15150-69 "Машины, приборы и другие технические изделия. Исполнения для различных климатических районов". Регламентирует климатические исполнения (У, УХЛ, Т) и категории размещения (1-5).
  • ПУЭ (Правила устройства электроустановок), 7-е издание. Основной документ, регламентирующий выбор и монтаж электрооборудования, включая кабели, автоматические выключатели и устройства защиты.

10. Интересные факты об электродвигателях

Факт 1: Первый практически пригодный трехфазный асинхронный двигатель с короткозамкнутым ротором типа "беличья клетка" был создан в 1889 году русским инженером-электротехником Михаилом Осиповичем Доливо-Добровольским, работавшим в немецкой компании AEG. Его конструкция оказалась настолько удачной, что принципиально не изменилась до наших дней.
Факт 2: На долю электродвигателей приходится более 50% всей потребляемой в мире электроэнергии. Повышение их энергоэффективности даже на доли процента дает колоссальную экономию в глобальном масштабе.
Факт 3: Принцип вращающегося магнитного поля, лежащий в основе работы асинхронного двигателя, был независимо открыт и описан двумя выдающимися учеными — Николой Тесла и Галилео Феррарисом в 1888 году.
выбор электродвигателя

11. Заключение

Представленный инженерный калькулятор является надежным инструментом для выполнения предварительных расчетов и оценки требуемой мощности электродвигателя. Он позволяет существенно сэкономить время на начальном этапе проектирования и избежать грубых ошибок.

Тем не менее, важно помнить, что данный расчет не заменяет полноценного инженерного проекта. Окончательный выбор марки, серии и исполнения двигателя должен производиться на основе детального анализа всех факторов: характера нагрузки, пусковых моментов, требований к регулированию скорости, условий окружающей среды и, конечно же, на основании каталогов конкретных заводов-изготовителей.
