Измерение расхода. Принципы, методы, способы измерния расхода.

Измерение расхода. Измерение расхода играет жизненно важную роль в промышленности. Несмотря на большую потребность в качественных датчиках расхода, точность этих устройств до сих пор оставляет желать лучшего.

Измерение объемного расхода. Объемный расход можно определить на основе скорости истечения потока. Связь между этими величинами однозначно определяется геометрией сечения трубы, где производится измерение, поэтому их взаимный пересчет легко выполняется с помощью калибровочной таблицы, поставляемой производителем датчика. Для измерения объемного расхода можно использовать следующие принципы:

-  разность давлений;

-  скорость вращения турбины;

-  распространение ультразвука в жидкости;

-  магнитную индукцию;

-  интенсивность образования вихрей.

Датчики расхода, основанные на  измерении разности давлений, работают в соответствии с законом Бернулли.  Движущаяся в трубопроводе жидкость имеет постоянный объемный расход во всех сечениях. Даже если трубопровод имеет сужение, то массовый и объемный расход должны оставаться одинаковыми. Чтобы удовлетворить законы сохранения энергии и количества движения, в месте сужения скорость и статическое давление жидкости должны отличаться от остальных сечений трубопровода.  В соответствии с законом Бернулли в месте сужения скорость движения жидкости увеличивается, а давление падает. По величине перепада давления Δp = p1 - p2 можно рассчитать скорость жидкости. Расход пропорционален √Δp коэффициент пропорциональности зависит от геометрии сужения. Для измерения можно использовать смещение  мембраны, возникающее из-за увеличения давления. Если мембрана соединена с магнитным сердечником дифференциального трансформатора, то выходное напряжение также будет пропорционально разности давлений и, следовательно, расходу жидкости (рис.2.7а).


Измерение расхода по разности давлений

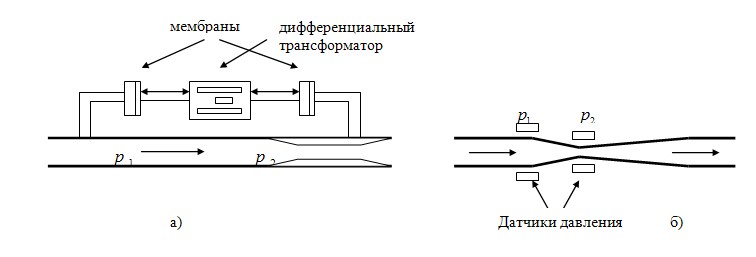

Рис. 2.7. Измерение расхода по разности давлений: а - общий подход с использованием   сужения трубопровода; б - принцип трубки Вентури.

В месте сужения всегда присутствуют потери на трение, которые можно уменьшать за счет выбора гидродинамически обтекаемой формы. Примером такого устройства является трубка Вентури (рис.2.7б), которая состоит из сужающегося и расширяющегося сопел.

Расход можно измерить турбиной со счетчиком частоты вращения, поскольку он пропорционален скорости вращения. Обычно этот принцип применяется в расходомерах, которые выдают импульс при прохождении через турбину определенного количества жидкости. Такой измеритель можно использовать только для чистых жидкостей, так  как любые твердые частицы будут мешать вращению турбины.

Простой способ измерения объемного расхода основан на свойствах распространения ультразвука в жидкости. В результате ультразвукового измерения можно получить среднюю скорость жидкости, которая определяется по скорости распространения ультразвуковых волн.

Ультразвуковое измерение выполняется с помощью двух пьезоэлектрических преобразователей, помещенных по разные сторонам трубы на расстоянии (вдоль оси трубы) по крайней мере, 100 мм друг от друга; они могут работать как в режиме излучения (прямо), так и в режиме отражения.

Измерение массового расхода. Во многих случаях вместо объемного расхода или скорости жидкости необходимо знать массовый расход. Если известна плотность несжимаемой жидкости, то  массовой расход рассчитывается непосредственно по объемному с учетом, если необходимо, температуры, давления.

Многие попытки определить массовый расход на основе измерения сил и ускорений потерпели неудачу. Один принцип, однако, получил промышленное применение – это измерение массового расхода на основе гидростатического метода и влияния ускорения силы Кориолиса.

 Во вращающейся системе на массу, движущуюся вдоль радиуса, действует сила, называемая силой Кориолиса. Направление этой силы перпендикулярно  оси вращения и направлению движения массы, а ее величина пропорциональна скорости вращения и радикальной скорости массы. Эти расходомеры дают хорошие результаты, не требуя компенсации давления температуры.

В прямолинейном участке трубопровода с помощью электромагнита возбуждаются колебания, резонансные собственной частоте трубы или частоте какой-либо ее гармоники. На входе и выходе трубопровода симметрично по отношению к  электромагниту размещены приемники для определения фазы колебаний трубы. На любой элемент жидкости, текущей по трубе, будет действовать боковое ускорение. Из-за инерции этого элемента колебания на входе будут затухать. По мере прохождения элемента жидкости по трубе, он передает ей накопленную энергию, и ее колебания на выходном конце усиливаются. Фазы сигналов, измеренных на входе и выходе участка трубопровода, будут различаться; разность фаз прямо пропорциональна массовому расходу. Датчики расхода, построенные в соответствии с принципом Кориолиса, очень мало влияют на потери давления в трубопроводах.

Расходомер Кориолиса можно также использовать для измерения плотности жидкости. Для этого определяется собственная частота колебаний заполненного участка трубопровода, которая обратно пропорциональна плотности жидкости.

 Расходомеры Кориолиса – непростые устройства и требуют сложных согласующих и обрабатывающих схем. Одно и то же устройство может применяться для измерения и расхода, и плотности. Кроме того, массовые расходомеры Кориолиса не требуют сглаживающих участков труб и обладают высокой точностью (0,5% от измеряемой величины). Однако эти расходомеры чувствительны к вибрациям и имеют ограничения по способам их установки. Кроме того, они довольно дороги.
