Тепловизор. Цветные тепловые изображения с тепловизора.

Рис. 5-1 . «горячее  пятно» на тепловом изображении не всегда указывает на основную проблему. может быть вышедшим из строя верхний предохранитель, а так же могут быть проблемы с центральным предохранителем.

Рис. 5-2. При определенных условиях, уровень жидкости в емкости легко обнаружить.

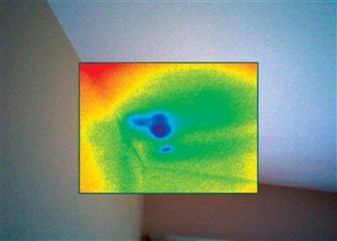

Рис. 5-3. голубое (или темное) пятно на тепловом изображении показывает область с наличием влаги на потолке.

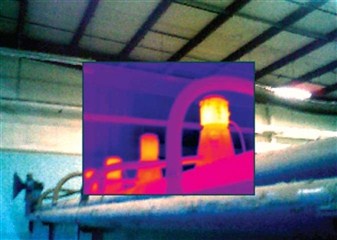

Рис. 5-4. более светлые расплывчатые следы на тепловом изображении «картинки в картинке» выпускной заслонки указывают на воздушные течи в месте выхода воздушного канала.

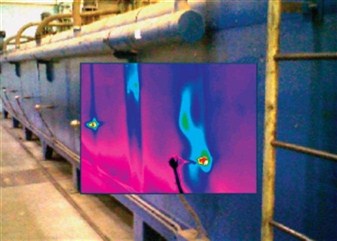

Рис. 5-5. Тепловые следы на печи отжига могут указывать на возможный износ огнеупорной футеровки.

Рис. 5-6. двигатель вентилятора циркуляции на правой части данной печи отжига может быть неисправен, поскольку его рабочая температура выше, чем у других.

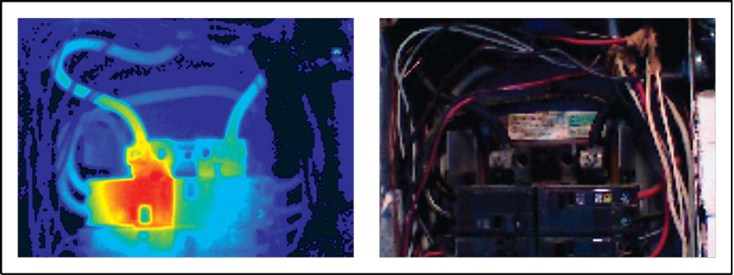

Рис. 5-7. соединение с высоким сопротивлением или неисправный элемент автоматического разъединителя в жилых зданиях просто увидеть с помощью тепловизора, но не видно  на обычном изображении.

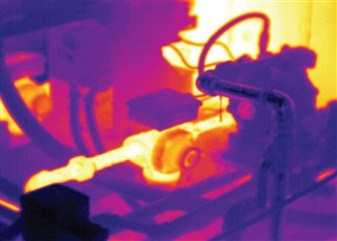

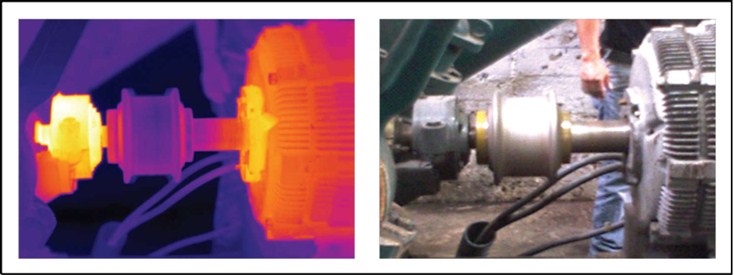

Рис. 5-8. хотя на тепловом изображении двигателя и сцепления видны тепловые следы с обеих сторон, что может свидетельствовать о проблеме соосности сцепления, на изображении в видимом свете признаков неисправности нет.

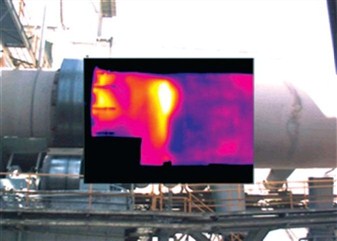

Рис. 5-9. Тепловидение можно использовать для контроля состояния футеровки во времени и выявлять проблемные зоны в цементных печах и другом промышленном оборудовании.

Рис. 5-10. Тепловидение можно использовать для того, чтобы увидеть скрытые строительные и другие элементы, например, земляной уступ снаружи данного гимнастического зала.

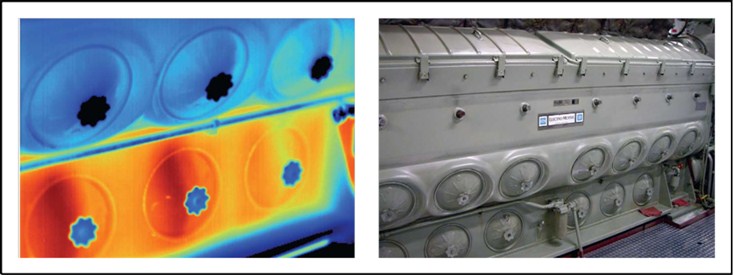

Рис. 5-11. цилиндр дизельной электростанции, в котором происходит пропуск зажигания имеет более низкую температуру, чем нормально работающие цилиндры.

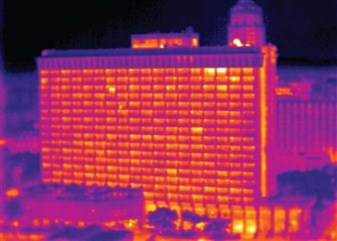

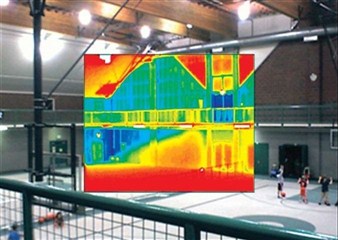

Рис. 5-12. Тепловизоры можно использовать для осмотра больших зданий и цехов для выявления неожиданных изменений температуры, которые могут указывать на возможные проблем.

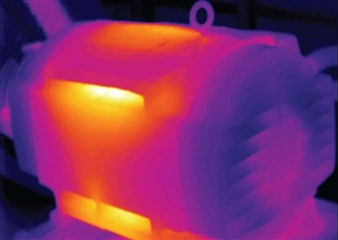

Рис. 5-13. Тепловое изображение нормально работающего  двигателя  в  системе кондиционирования воздуха показывает рассеивание тепла через вентиляционные отверстия.

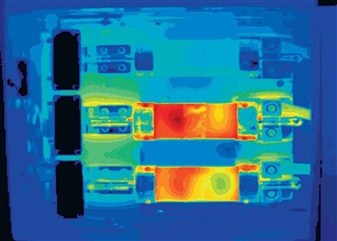

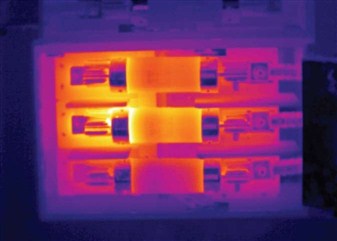

Рис. 5-14. Область светлого цвета н а изображении блока  предохранителей указывает на возможные проблемы связанные с высоким сопротивлением или на внутренние проблемы на центральной фазе.

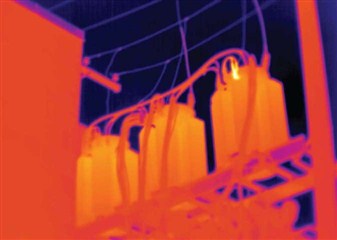

Рис. 5-15. горячий наконечник и ввод на трансформаторе являются явным признаком проблемы.

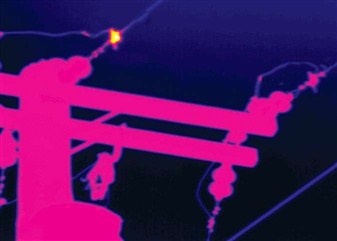

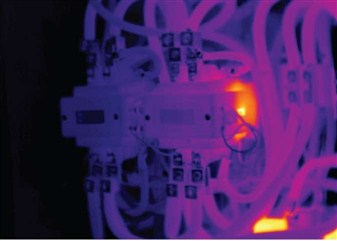

Рис. 5-16. соединение  с высоким сопротивлением на перемычке (возможно вследствие  коррозии)  может  иметь значительные последствия при дальнейшем увеличении нагрузки.

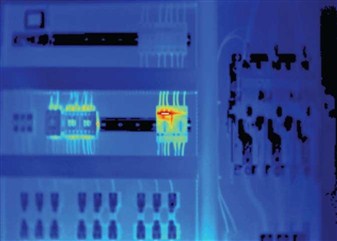

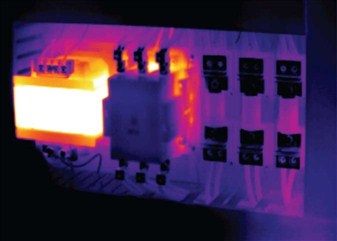

Рис. 5-17. с помощью тепловизора проблему внутренних элементов пульта управления двигателями легко выявить.

Рис. 5-18. возможный дисбаланс нагрузки на правом дальнем предохранителе можно не увидеть, если не отрегулировать уровень и диапазон изображения.

Рис. 5-19. При правильном знании механического оборудования специалист по эксплуатации часто может выполнять различные работы по поиску неисправностей и обслуживанию.

Рис. 5-20. возможные скрытые проблемы проявляются  при сравнении похожих элементов в похожих условиях работы.

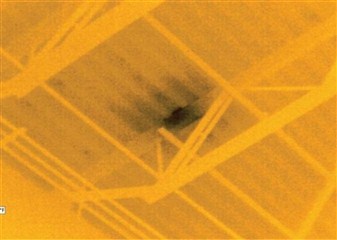

Рис. 5-21. Тепловизоры можно использовать для обнаружения влажной теплоизоляции, связанной с течью в кровле с небольшим уклоном . Если условия подходящие, а металлический настил крыши окрашен,  то такие следы можно увидеть изнутри.

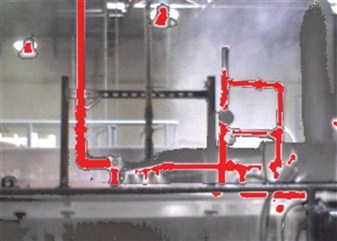

Рис. 5-22. использование цветов насыщения и цветовой сигнализации серой палитры может быть полезным для определения того, какие вентили горячей воды и пара открыты и работают правильно.

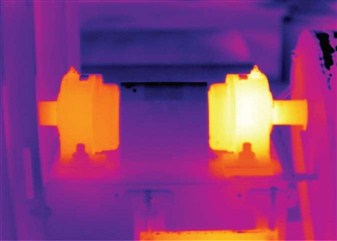

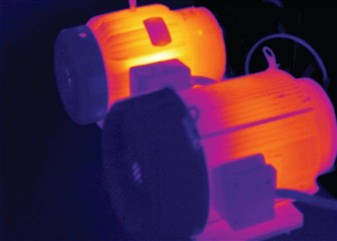

Рис. 5-23. хотя два различных двигателя и насоса могут иметь различные тепловые рисунки, оба рисунка могут говорить о нормальном рабочем состоянии.

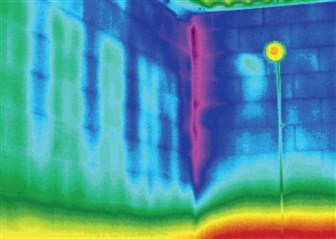

Рис. 5-24. Тепловой рисунок блочной стены показывает проникновение влаги в месте соединения двух стен, а так же неоднородности строительных конструкций.

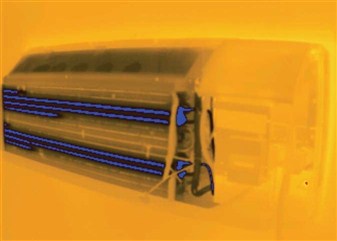

Рис. 5-25. Области темного цвета показывают, где проходит хладагент через теплообменники оконного кондиционера.

Рис. 5-26. влияние материалов с низким коэффициентом излучения в тепловидении проявляется на изображении грузовика с емкостью из листового металла. металл отражает холодное ясное небо и тепло, исходящее от земли в солнечный день.

Рис. 5-27. Тепловидение можно использовать для выявления неправильно работающего оборудования . Тепловое изображен ие двигателя и насосов сзади показывает, что они не работают.

Рис. 5-28. Правая часть крышки подшипника кондиционера значительно теплее других, что говорит о возможной проблеме со смазкой, соосностью или ремнем передачи.

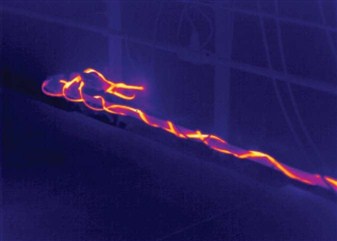

Рис. 5-29. Тепловидение иногда может использоваться для решения таких задач, как поиск неисправностей на нагревательных элементах наружных водопроводов, которые не должны замерзать в холодную погоду.

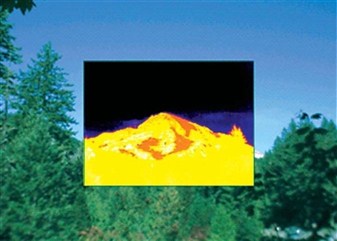

Рис. 5-30. все предметы на земле испускают инфракрасное излучение, даже холодные ледники на вершинах гор.

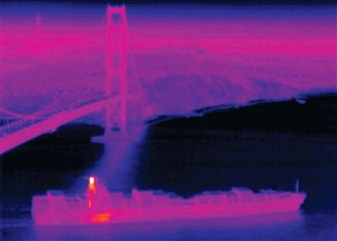

Рис. 5-31. Тепловое изображение контейнерного судна ночью показывает, что выхлопную трубу и машинное отделение можно  обнаружить с очень  больших расстояний.

Рис. 5-32. На фотографии в видимом спектре трудно четко увидеть детали городского горизонта или неба в туманный летний день. Однако с помощью тепловидения, детали, а так же различные типы облаков на небе, можно легко различить.

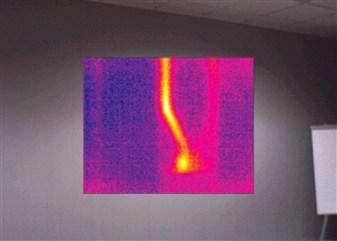

Рис. 5-33. даже незначительные выявленные на поверхности температуры могут говорить о серьезных проблемах, таких как общая нейтраль или неправильное заземление в системе освещения. Это может вызвать нагрев металлического кабелепровода в стене до состояния, когда может возникнуть опасность возгорания.

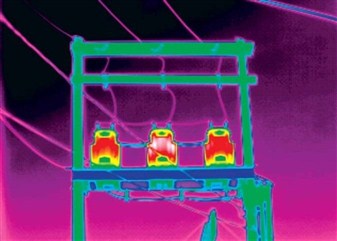

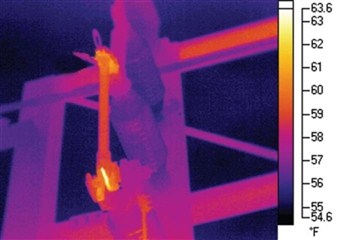

Рис. 5-34. выявление таких проблем, как горячие губки и нож высоковольтного разъединителя, может быть несложным при условии адекватной нагрузки и небольшом ветре или его отсутствии.

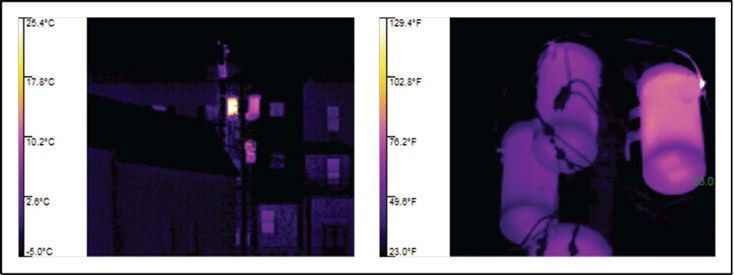

Рис. 5-35. Некоторые проблемы можно обнаружить даже на большом расстоянии (слева) с помощью тепловизора. более тщательный анализ часто требует использования телескопического объектива или подойти ближе (справа) к оборудованию.

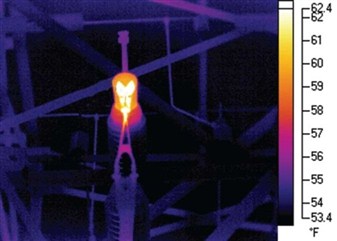

Рис. 5-36. Ненормально высокое сопротивление вызывающее нагрев разъединителя часто представляет серьезную дорогостоящую проблему, поскольку даже сравнительно невысокие температуры могут вызвать повреждения.

Рис. 5-37. Поскольку параллельные пути для про- хождения тока существуют во многих разъединителях, перегрев может показывать нормальное соединение, а местом, где на самом деле существует проблема, может быть холодная часть.

Рис. 5-38. Небольшой участок, где отсутствует теплоизоляция из стекловолокна, в здании может вызвать ненормальную течь воздуха на краях других участков.

Рис. 5-39. из - за плохого воздушного уплотнения, теплый воздух может проходить через изоляцию из стекловолокна, как это происходит во многих частях данного коммерческого здания.

Рис. 5-40. Трансформатор, который теплее других на воздушном блоке, может указывать на возможную проблему.

Рис. 5-41. кондиционированный воздух может проникать через места соединения воздушного канала системы ОВКВ в стену за диффузором.

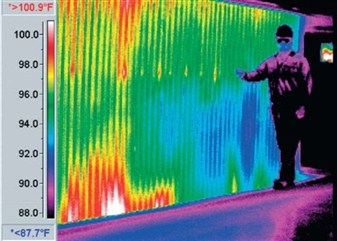

Рис. 5-42. Теплые участки на поверхности котла могут быть  вызваны  износом огнеупорной футеровки, течью воздуха или обеими причинами.

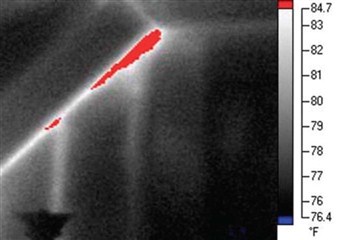

Рис. 5-43. красный цвет насыщения цветовой палитры четко указывает плохую укладку теплоизоляции из стекловолокна в наклонной кровле.

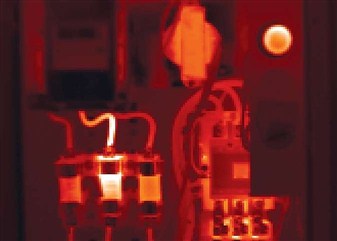

Рис. 5-44. соединение зажима предохранителя в панели управления двигателями имеет ненормальный нагрев.

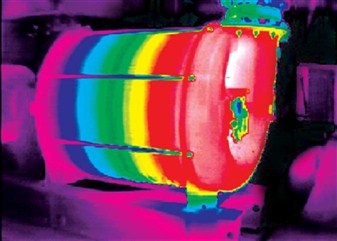

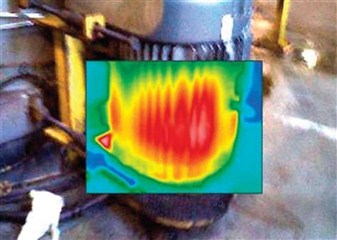

Рис. 5-45. Температуру корпуса двигателя можно быстро проверить для определения, нормально ли он работает.

Рис. 5-46.  данный многоступенчатый воздушный компрессор работает правильно, как видно по увеличению температуры на каждой ступени.

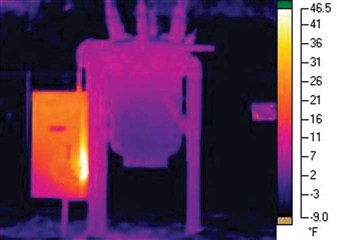

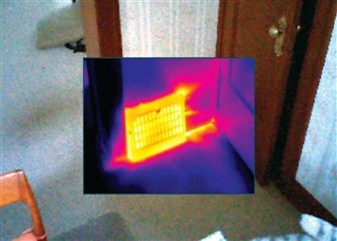

Рис. 5-47. Тепловидение можно использовать для того, чтобы зафиксировать, нормально ли работает нагреватель внутри шкафа управления для предотвращения конденсации.

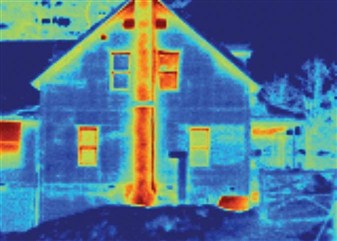

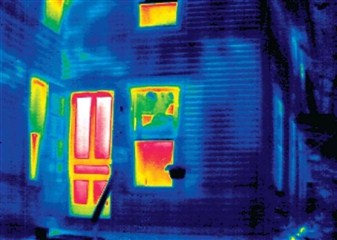

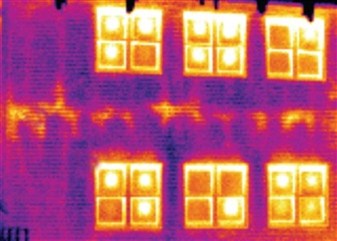

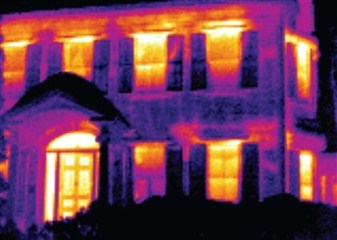

Рис. 5-48. Тепловое изображение наружного вида здания может четко указать на проблемные зоны, такие как светлые участки, где отсутствует теплоизоляция.

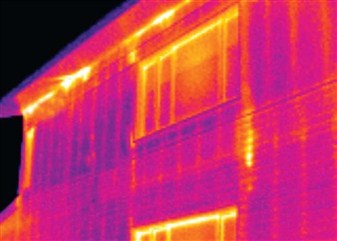

Рис. 5-49.  Области с отсутствующей теплоизоляцией проявляются в виде теплых участков на внешних стенах здания в холодную погоду.

Рис. 5-50. Теплые участки в центре окон с двойным покрытием указывают на потерю теплоизолирующего аргона,  который должен заполнять пространство внутри стеклопакетов.

Рис. 5-51. Тепловидение можно использовать для регистрации таких проблем, как отсутствие или повреждение теплоизоляции.

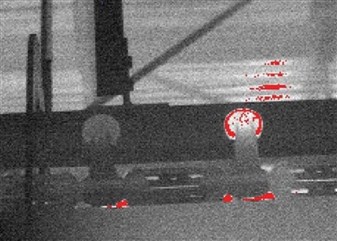

Рис. 5-52. Ненормальный нагрев подшипника конвейерной ленты может привести к чрезмерному расходу энергии и со временем к растяжению цепи.

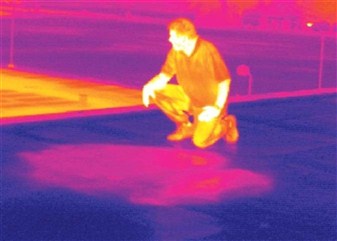

Рис. 5-53. Область с влажной теплоизоляцией крыши проявляется в виде теплого участка на крыше ранним вечером, когда условия самые подходящие для тепловизионной съемки.

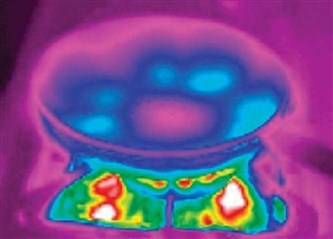

Рис. 5-54.  чугунная сковородка дает интересный тепловой след при нагреве.

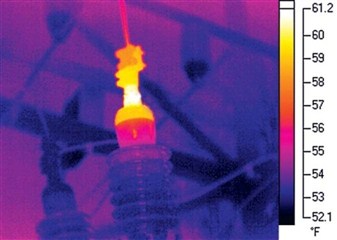

Рис. 5-55. Область в светлых цветах на маслонаполненном разъединителе говорит о том, что внутреннее соединение крышки ввода со стержнем является ненормально горячим.

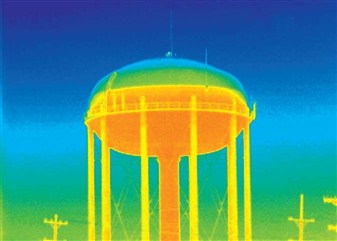

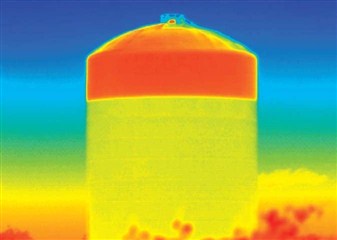

strong>Рис. 5-56. светлые области показывают уровень воды в муниципальной водонапорной башне.

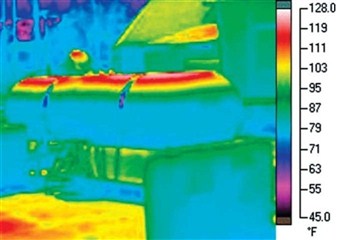

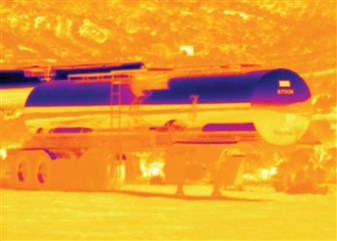

Рис. 5-57. При использовании тепловизора, уровень сжиженного пропана в емкости можно легко увидеть.

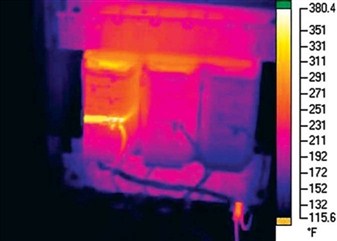

Рис. 5-58. Тепловое изображение трехфазного сухого трансформатора показывает, что основной вывод на левой фазе имеет ненормальный нагрев.

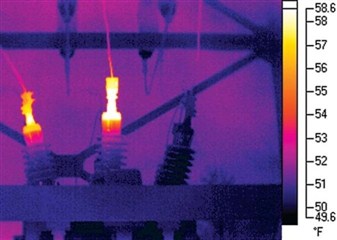

Рис. 5-59. два из шести вводов маслонаполненного разъединителя имеют ненормальный нагрев и говорят о состоянии, которое может привести к серьезным финансовым последствиям, если бы его не выявили и не отремонтировали.

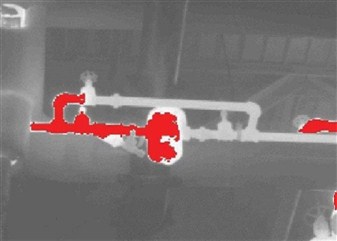

Рис. 5-60 .  Правильно  работающий конденсационный горшок должен быть теплее со стороны пара и холоднее со стороны конденсата, как на данном изображении.

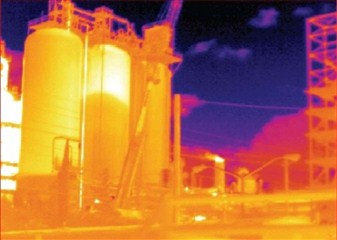

Рис. 5-61. При оптимальных условиях уровень жидкости в емкости для хранения легко увидеть.

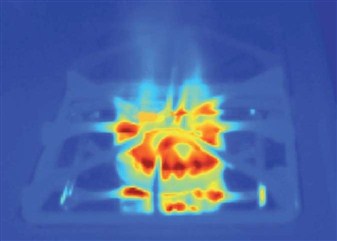

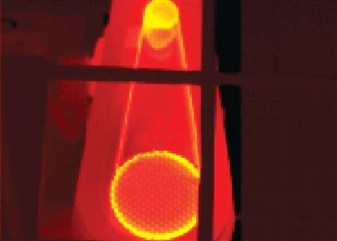

Рис. 5-62. хотя газовая горелка и выглядит горячей, пламя практически незаметно на длинноволновом тепловом изображении.

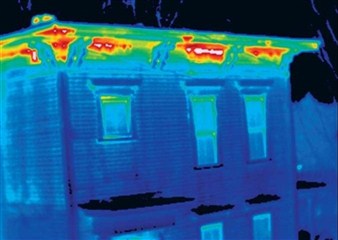

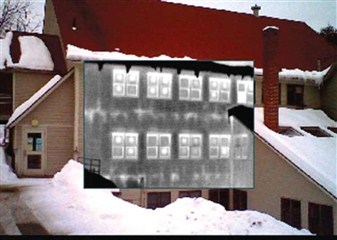

Рис. 5-63. многочисленные теплые области на наружной фасадной стене коммерческого здания связаны  с неправильной установкой теплоизоляции из стекловолокна.

Рис. 5-64. кроме влажной теплоизоляции, теплый след на крыше могут давать многие объекты, такие, как козырьки вентиляционных каналов системы ОВКВ.

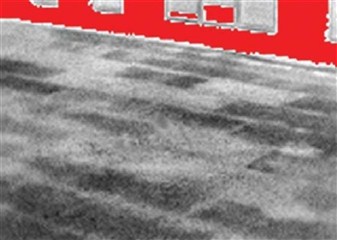

Рис. 5-65. Тепловые следы на однослойных кровлях с изоляцией из пеноматериала могут проявляться четче, чем на многослойных кровлях

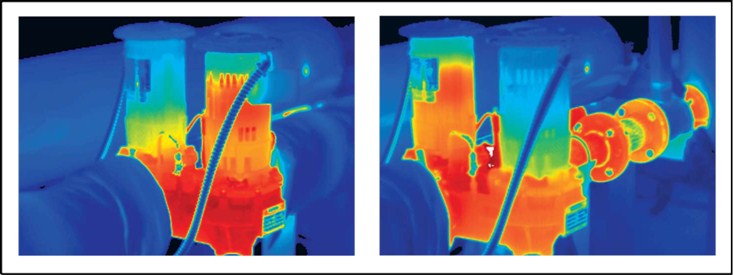

Рис. 5-66. Тепловые изображения можно использовать для определения работы каждой ступени двухступенчатого насоса.

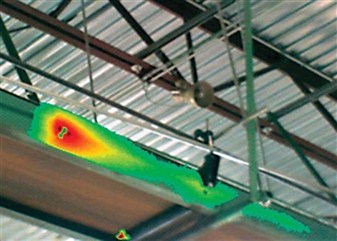

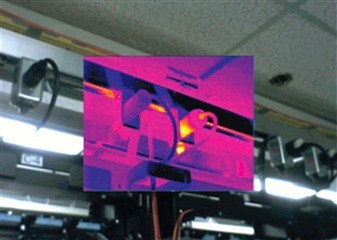

Рис. 5-67. Трение ленты подвесного конвейера создает перегрев на тепловом изображении. Лента перекашивается из-за изношенного подшипник а в ро лик е. в ре з у ль т а те повышенное трение приводит к перегреву приводного двигателя.

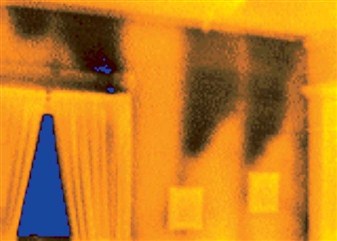

Рис. 5-68. чрезмерные потери тепла могут быть вызваны теплым воздухом, проходящим через теплоизоляцию, что может привести к значительным и дорогостоящим проблемам во многих зданиях, даже если они имеют теплоизоляцию.

Рис. 5-69. Плохо установленная незафиксированная теплоизоляция в существующей полости стены может слежаться и стать неэфективной.

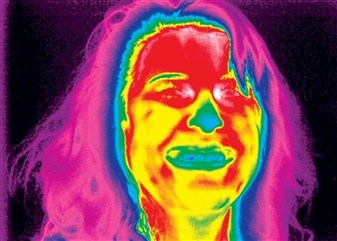

Рис. 5-70. Нос человека часто холоднее других частей тела из-за меньшего протока крови и большего конвективного охлаждения.

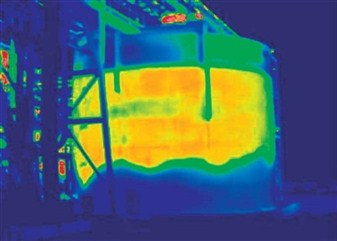

Рис. 5-71. уровень жидкости и осадка в емкости можно часто обнаружить в момент, когда емкость находится в переходном тепловом состоянии.

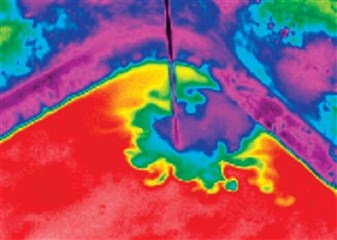

Рис. 5-72. струя холодной воды в ванной, наполненной теплой водой, приводит к конвективной передаче тепла.

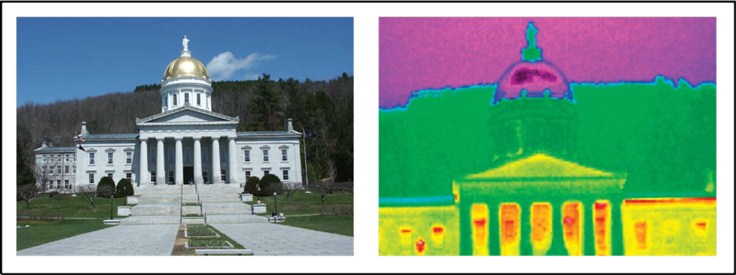

Рис. 5-73. Позолоченный купол правительственного здания отражает  холодное небо.

Рис. 5-74. светлые области на тепловом изображении ремня и шкивов указывают на возможные проблемы соосности.

Рис. 5-75. Области красного  цвета на изображении показывают несколько подшипников конвейера, которые имеют ненормальный нагрев.

Рис. 5-76. влага может проникать в каменную облицовку коммерческих зданий и приводить к повреждениям.

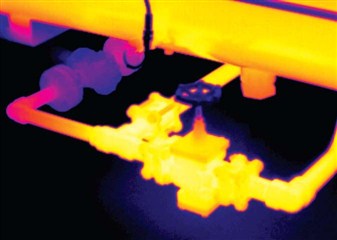

Рис. 5-77. данное тепловое изображение показывает нормально работающий открытый гидравлический клапан.

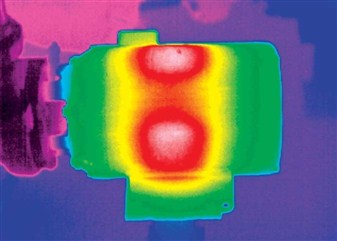

Рис. 5-78. Тепловой рисунок на нормально работающем двигателе насоса должен иметь равномерное распределение температуры.

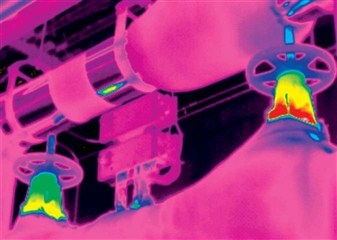

Рис. 5-79. Области светлых цветов указывают, где тепло теряется на неизолированных частях паропровода возле задвижек.

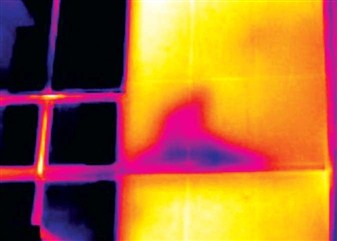

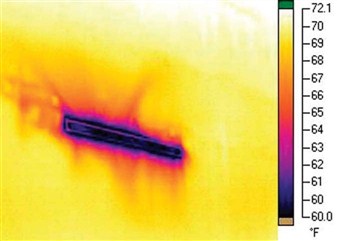

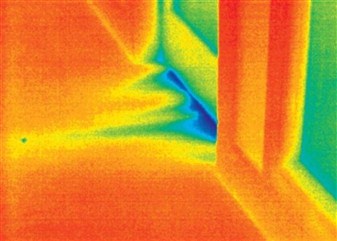

Рис. 5-80. холодный  воздух просачивается под входной дверью и оставляет размытый неоднородный след на полу в прихожей.

Рис. 5-81. Правая розетка   серверной стойки имеет тепловой рисунок, который указывает либо на соединение с высоким сопротивлением, либо на проблемы с проводкой.

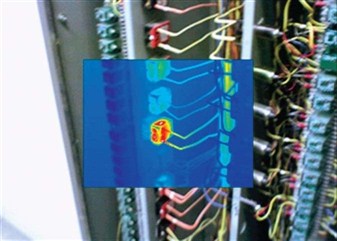

Рис. 5-82. Область ярких цветов указывает на возможное  соединение с высоким сопротивлением или отказ компонентов в шкафу управления освещением.

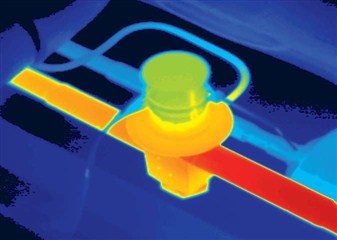

Рис. 5-83. изменение цвета от одной стороны к другой по линии встроенного конденсатора и байпасного клапана указывают на правильную работу.

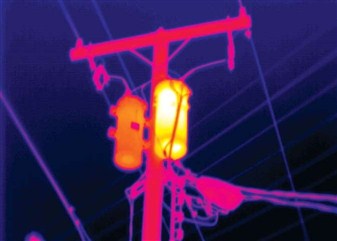

Рис. 5-84. данное тепловое изображение говорит о том, что в трансформаторе справа может быть неисправность.

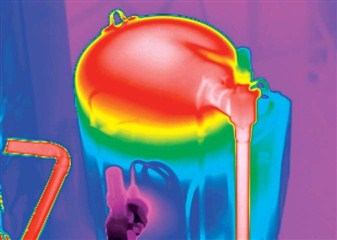

Рис. 5-85. Тепловое изображение нормально работающего компрессора системы Овкв может иметь значительные разности температур между различными секциями и компонентами.

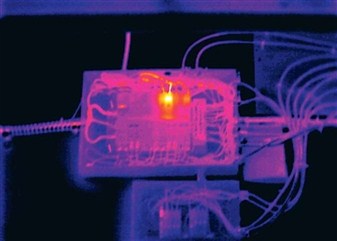

Рис. 5-86. Тепловое изображение может быть полезным для поиска контактных соединений с высоким сопротивлением в системах управления низкого напряжения.

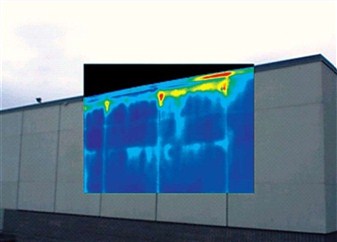

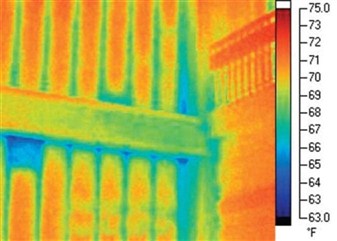

Рис. 5-87. в ода с крыши, не имеющей надлежащего отведения воды, может попасть в бетонные блоки фасада здания.
