11:35 09.06.22
| Продам
|
Статус: Актуальна до 31.08.24 00:00
|
Просмотров: 60
Название: |

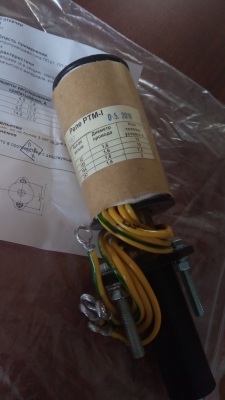

Реле максимального тока РТМ-I из наличия |
Фото: | |
Описание, характеристики, цена: |
ООО КМА Электромаш поставим по выгодным ценам в короткие сроки Транспортной компанией в любой регион России. До терминала ТК довозим быстро и бесплатно. Реле РТМ является вторичным реле прямого действия и устанавливается в приводах типа ПП-67,ПП-67К выключателей как элемент дистанционного автоматического управления. Реле РТМ выпускаются в четырех вариантах. Диапазон установок номинальных отключающих токов 5-150 А. Точная регулировка тока срабатывания осуществляется изменением воздушного зазора при помощи соответствующего винта. Отклонение тока срабатывания РТМ относительно тока установки по шкале находится в пределах ±10%. Погрешность тока срабатывания на одной установке не более 4 %. Основными деталями реле РТМ являются катушка с сердечником (электромагнит). При появлении в обмотке катушки тока, превышающего ток срабатывания реле, под воздействием магнитного поля катушки сердечник перемещается, втягивается в катушку, ударяет в планку привода выключателя и высвобождает при этом запирающий механизм выключателя. Реле РТМ поставляются вместе с приводом выключателя. Наиболее распространенными являются приводы типа ПП-67 (ранее выпускались типа ПП-61) и привод, встроенный в выключатель типа ВМПП-10. Реле РТМ может использоваться для выполнения однорелейной или двухрелейной токовой отсечки на трансформаторах и блоках линия — трансформатор напряжением 6 или 10 кВ и до 35 кВ включительно. Оно может использоваться и для выполнения токовых отсечек на линиях этих классов напряжения, но при этом следует учитывать большую скорость срабатывания реле РТМ: примерно 0,02 с — при токе, более чем в 2,5— 3 раза превышающем ток срабатывания реле. За такое малое время не успевают расплавиться плавкие вставки предохранителей, которые установлены для защиты трансформаторов, подключенных к рассматриваемой линии. По этой причине при КЗ на выводах трансформатора может отключиться также и линия, защищаемая отсечкой на реле РТМ. Правда, это неселективное отключение может быть исправлено устройством АПВ, так как к времени действия РТМ добавится время отключения выключателя и полное время отключения тока КЗ составит 0,1 — 0,15 с. За такой период времени плавкие вставки предохранителей с относительно небольшим номинальным током успевают расплавиться, а гашение электрической дуги в патроне предохранителя происходит уже после отключения питающей линии в бестоковую паузу перед действием устройства АПВ линии. Для использования реле РТМ в качестве измерительного органа токовой отсечки в этих реле предусмотрена возможность установки необходимого значения тока срабатывания (установки). Для этого имеются обмотки (катушки) с разными числами витков и с выведенными ответвлениями (отпайками), что обеспечивает грубое ступенчатое регулирование установок, например 10, или 15, или 20 А и т.д. Кроме того, в конструкциях современных реле РТМ имеется возможность и плавного регулирования установок. Возможно, Вас также заинтересуют: Аппарат АРГУС, ЗЕРО, БЗМ-3, БЗМ-4, РУП, РУ, БУТ-7, ТК-9, ПТЭМ-2Р-22-4М, СУНСТ 2У5М. Бесплатно и Быстро довозим до транспортной компании. Осуществляем поставки на всей территории России! Подробная информация по телефону!. Контактное лицо : Елена Владимировна Иванова Тел: 8(4725) 415-666,8-903-642-3666 |
|
|
