Продам головку воздухоподводящую ГВП-16

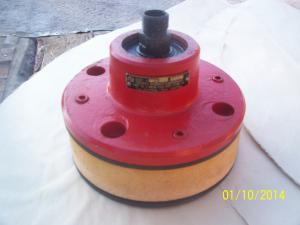

Фото: Продам головку воздухоподводящую ГВП-16
Описание,
характеристики,
цена:
Головки воздухоподводящие ГВП 16-1, ГВП 16-2, ГВП 25

Для ускоренного впуска сжатого воздуха в муфту (муфту-тормоз) и сброса отработавшего воздуха в атмосферу предназначена воздухоподводящая головка ГВП16 (ГВП25), соединяющая через подшипниковый узел вращающуюся крышку муфты с неподвижными трубами (смотри рисунок справа).
Действие воздухоподводящей головки ГВП 16 (см. справа скан из учебника по кузнечно-прессовому оборудорванию) основано на использовании разности сил, создаваемых сжатым воздухом над поршнем 2 и под клапаном 4. При срабатывании распределителя (пневмораспределителя) воздух через отверстие в верхней части корпуса головки 7 попадает в полость I, опуская поршень. При ходе вниз поршня до соприкосновения с полой ножкой-золотником 3 клапана 4 перекрывается полость II с выхлопными отверстиями. В процессе дальнейшего движения вниз открывается клапан 4. Поскольку полость IV постоянно сообщается с ресивером муфты (муфты-тормоза), сжатый воздух через полость III и проемы в ножке-золотнике очень быстро поступает на поршень муфты: диски муфты сцепляются, происходит пуск главного исполнительного механизма.
При выключении распределителя давление в полости IV сбрасывается: поршень 2 под действием сжатого воздуха муфты поднимается вверх до упора, открывая выхлопные отверстия в полости II. Сразу же под действием пружины 5 садятся на свое место клапан 4 и его ножка-золотник. Сжатый воздух через полости III и II выпускается в атмосферу, диски муфты расцепляются и происходит остановка главного исполнительного механизма.
Компания:
ИП ИП Кленкин В.А.
Регион: Россия, Краснодарский край, Ейск
Адрес: Армавирская 45
Описание
Профиль деятельности - Торговля
орговля металлообрабатывающим оборудованием.Станочная гидравлика,пневматика,электрика,комплектующие и запчасти на любые виды металлообрабатывающих станков.Торговля спецсплавами и ферросплавами.
