Экологически безопасные воздушные линии. Двухцепные коаксиальные и однорадиусные воздушные линии электропередач.

Необходимость передачи больших потоков мощности на значительные расстояния привела к созданию воздушных линий сверхвысокого напряжения. К недостаткам этих линий относятся:

- значительные потери электроэнергии на корону;

- отрицательное влияние на человека и окружающую среду;

- большая металлоёмкость;

- высокая стоимость.

Новый тип компактных воздушных линий электропередач переменного тока – двухцепные коаксиальные максимально скомпенсированные высоковольтные воздушные линии передачи (ДКВЛ) – свободны от перечисленных недостатков. В основу этих линий положен принцип максимальной компенсации как электрических, так и магнитных полей. Максимально скомпенсировать электрические и магнитные поля, т.е. добиться резкого уменьшения напряжённости электрического и магнитного полей под воздушными линиями, позволяет коаксиальное расположение одноимённых фаз различных цепей ВЛ.

В таблице 1 дано сравнение параметров традиционных и двухцепных коаксиальных воздушных линий электропередачи.

Таблица 1. Параметры традиционных ВЛ и двухцепных коаксиальных воздушных линий электропередачи - ДКВЛ

Параметр

Традиционная воздушная линия напряжением, кВ

Двухцепная коаксиальная воздушная линия напряжением, кВ

110

220

500

110

220

500

Волновое сопротивление линии, Ом

400

240

278

80

90

100

Натуральная мощность, МВт

50

200

900

150х2=300

540х2=1080

2500х2=5000

В результате компенсации электромагнитных полей на двухцепных коаксиальных воздушных линий электропередачи ДКВЛ достигается:

- увеличение пропускной способности в 3-6 раз;

- полная симметрия параметров фаз;

- уменьшение на 60-90 % уровня экологического влияния.

На рис. 1 и 2 показаны принципиальные конструкции двух ДКВЛ напряжением 500 кВ (соответственно с двумя и тремя проводами в фазе наружной цепи), а на рис. 3 – геометрическое расположение проводов двухцепной однорадиусной воздушной линии 500 кВ (ДОРВ 500).

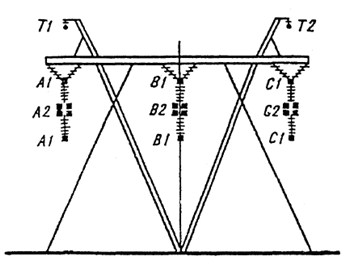

Геометрическое расположение проводов коаксиальной воздушной линии 500 кВ с двумя проводами в фазе

Рис. 1. Геометрическое расположение проводов коаксиальной воздушной линии 500 кВ с двумя проводами в фазе, РН = 3,5 ГВт

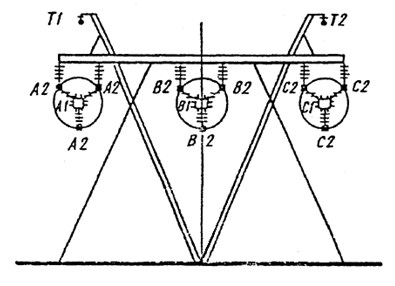

Геометрическое расположение проводов воздушной линии 500 кВ с тремя проводами в фазе

Рис. 2. Геометрическое расположение проводов воздушной линии 500 кВ с тремя проводами в фазе, РН = 5,2 ГВт

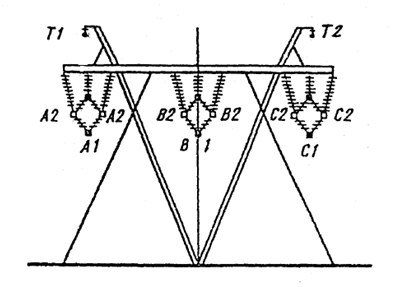

Геометрическое расположение проводов двухцепной однорадиусной коаксиальной воздушной линии 500 кВ

Рис. 3. Геометрическое расположение проводов двухцепной однорадиусной коаксиальной воздушной линии 500 кВ, РН=3,2 ГВт

Размещение ДКВЛ и ДОРВЛ на опорах нетрадиционного типа показано на рис. 4-6.

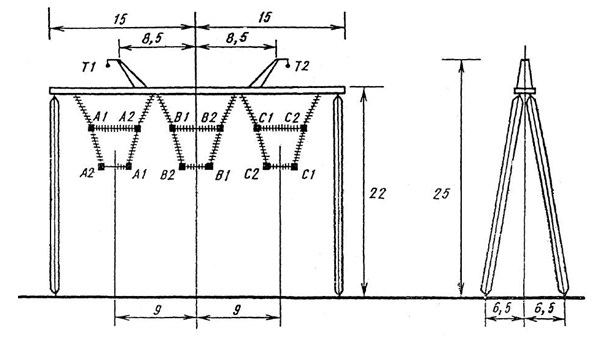

Двухцепная однорадиусная воздушная линия ДОРВЛ 330 кВ на свободностоящей опоре портального типа

Рис. 4. Двухцепная однорадиусная воздушная линия ДОРВЛ 330 кВ на свободностоящей опоре портального типа, РН=1,98 ГВт

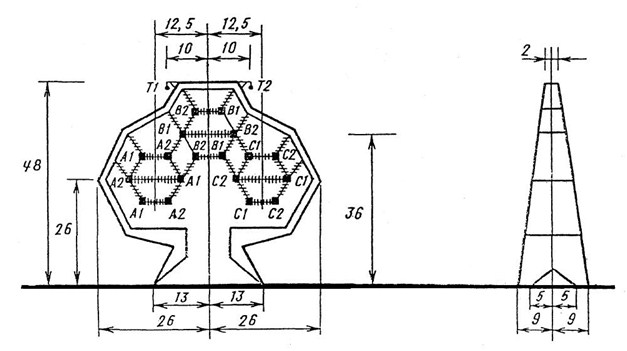

Двухцепная однорадиусная воздушная линия 500 кВ на свободностоящей опоре охватывающего типа

Рис. 5. Двухцепная однорадиусная воздушная линия 500 кВ на свободностоящей опоре охватывающего типа, РН= 4,85 ГВт

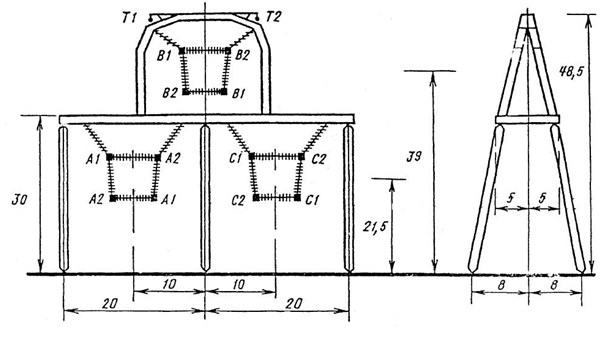

ДОРВЛ 500 кВ на свободностоящей промежуточной опоре

Рис. 6. ДОРВЛ 500 кВ на свободностоящей промежуточной опоре, РН= 3,2 ГВт

Двухцепные коаксиальные и однорадиусные воздушные линии электропередач дают возможность оптимизировать их геометрические параметры по минимуму напряжённостей электрического и магнитного полей вне коаксиальной пары, что позволяет снизить интенсивность электрического и магнитного полей под линией, т.е. сделать её практически экологически безопасной.
