Термопреобразователи сопротивления

Термопреобразователи сопротивления применяются для измерения температур в пределах от -260 до 750°С. Принцип действия основан на свойстве проводника изменять свое электрическое сопротивление с изменением температуры. Основными частями термопреобразователя сопротивления являются: чувствительный элемент, защитная арматура и головка преобразователя с зажимами для подключения и соединительных проводов. Чувствительные элементы медных термопреобразователей представляют собой проволоку, покрытую эмалевой изоляцией, которая бифилярно намотана на каркас, либо без каркаса, помещенную в тонкостенную металлическую оболочку. Чувствительный элемент помещается в защитную арматуру.

Платиновая проволока не может быть покрыта слоем изоляции. Поэтому платиновые спирали располагают в тонких каналах керамического каркаса, заполненных керамическим порошком. Этот порошок выполняет функции изолятора, осуществляет фиксацию положения спиралей в каналах и препятствует межвитковому замыканию.

Термопреобразователи сопротивления выпускаются для измерений температур в диапазоне от -260 до 1100°С следующих исполнений: погружаемые и поверхностные, стационарные и переносные; негерметичные и герметичные; обыкновенные, пылезащищенные, водозащищенные, взрывобезопасные, защищенные от агрессивных сред и других внешних воздействий; малоинерционные, средней и большой инерционности; обыкновенные и виброустойчивые; одинарные и двойные; 1-3 классов точности.

Выпускаются термопреобразователи сопротивления следующих номинальных статических характеристик преобразования: платиновые -10П, 50П, 100П, медные -ЮМ, 50М, 100М. Число в условном обозначении характеристики показывает сопротивление термопреобразователя при 0°С.


Термопреобразователи сопротивления

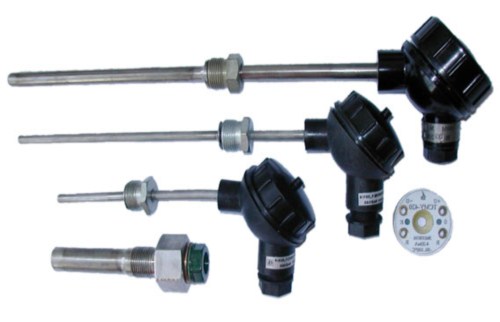

Рис.1. Термопреобразователи сопротивления

К числу достоинств следует отнести высокую точность и стабильность характеристики преобразователя, возможность измерять криогенные температуры, возможность осуществления автоматической записи и дистанционной передачи показаний.

К недостаткам следует отнести больше размеры чувствительного элемента, не позволяющие измерять температуру в точке объекта или измеряемой среды, необходимость индивидуального источника питания, значительная инертность.
