Нагрев трубопровода. Прогрев замороженных трубопроводов.

Прогревание трубопроводов осуществляют прямым и косвенным нагревом. При прямом нагреве электрический ток пропускают по стенкам труб. Если стыки раструбного трубопровода, залиты цементом или другим изолирующим материалом, нарушающим непрерывность электрической цепи, применяют косвенный нагрев, при котором отогревают прилегающий к трубопроводу грунт.

При прямом нагреве применяют трансформаторы со вторичным напряжением 30–65 В, мощностью 30–40 кВА. В связи с тем, что трансформатор работает на воздухе при низкой температуре, он допускает работу с перегрузкой. На рис. 3.12 показана схема электрического прогревания замороженного трубопровода.

Схема электрического прогревания замороженного трубопровода

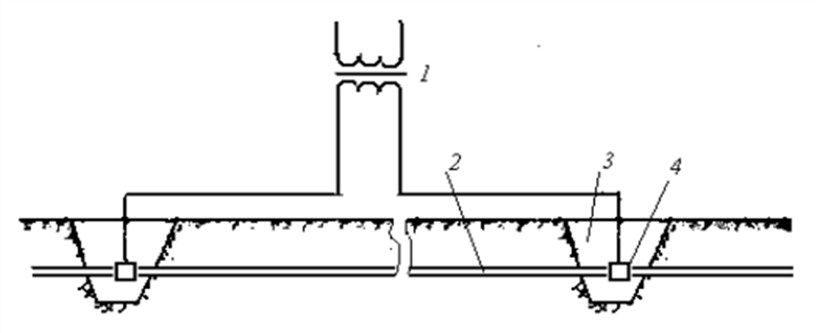

Рис. 3.12. Схема электрического прогревания замороженного трубопровода: 1 – трансформатор; 2 – трубопровод;3 – засыпка опилками; 4 – контактный зажим

Присоединение трансформатора к отогреваемому трубопроводу выполняется гибким медным проводом (сварочным). Для этого над трубой откапываются ямы. Трубу в месте присоединения провода зачищают от краски и ржавчины до металлического блеска. Провод присоединяют к трубе стальными зажимами. Ямы засыпаются опилками. Трансформатор включается в сеть напряжением 220, 380 В. Нагрев трубопровода осуществляется благодаря протеканию по нему электрического тока от трансформатора.
