Графики электрических нагрузок.

Изменение электрической нагрузки во времени называется графиком электрической нагрузки. Графики электрических нагрузок строятся в прямоугольных координатах и представляются плавными кривыми или ломаными линиями.

На рис. 1 показаны различные способы представления графиков электрических нагрузок Р= f(t). Графики нагрузок могут быть представлены плавными кривыми линиями и ломаными (ступенчатыми) линиями с интервалом осреднения на каждой ступени 30 мин (рис. 1,а) и 60 мин (рис. 1,б) в зависимости от времени достижения предельно допустимой температуры при максимальной нагрузке.

Графики электрических нагрузок строятся с помощью самопишущих приборов (амперметры, ваттметры), по визуальному отсчету показаний стрелочных приборов через равные промежутки времени, по отсчету показаний счетчиков активной энергии через те же интервалы времени. График, построенный с помощью самопишущего прибора, является криволинейным, а построенный по показаниям счетчиков энергии – ступенчатым, где на каждой ступени показывается средняя мощность за контролируемый промежуток времени.

Нагрузка в каждый момент времени является величиной случайной, закон распределения которой во времени изменяется.

Графики электрических нагрузок строятся как для одиночных электроприемников, так и для их групп. Для одиночных электроприемников строятся индивидуальные графики и для группы электроприемников – групповые графики.

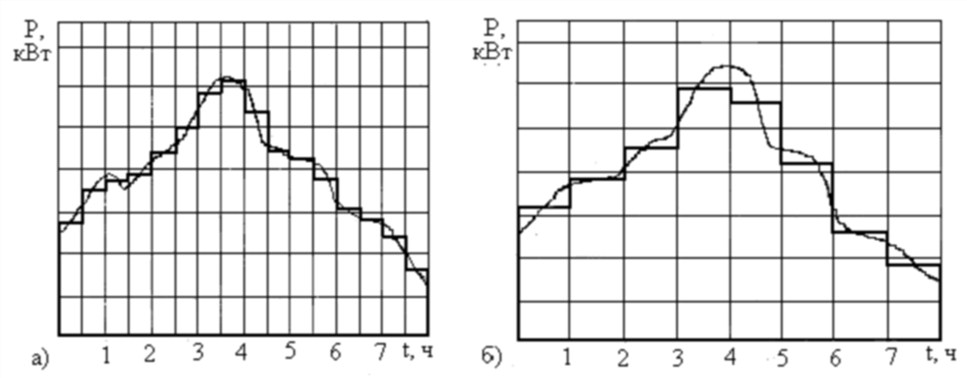

Сменные графики электрических нагрузок

Рис. 1. Сменные графики электрических нагрузок, выраженные кривыми   и ломаными линиями: а – с интервалом осреднения 30 мин.; б – с интервалом осреднения 60 мин.

Характер и форма индивидуального графика нагрузки электроприемника определяются технологическим процессом. Групповой график представляет собой результат суммирования индивидуальных графиков электроприемников, входящих в группу. Конфигурация группового графика зависит от многих случайных факторов – различной загрузки отдельных электроприемников, сдвигом во времени их включения и отключения. Устойчивые графики для отдельных предприятий, производств называют типовыми.

Графики электрических нагрузок во времени действия нагрузки делят на сменные, суточные, месячные, сезонные (летние, зимние) и годовые.

Сменные графики строят за время продолжительности смены с учетом технологических перерывов в работе электроприемников. Суточные графики охватывают время от 0 до 24 часов. При построении графика принимают среднюю нагрузку за время осреднения. На этом графике выделяют наиболее загруженную смену, т.е. смену, в течение которой наблюдается наибольший выпуск продукции и наибольшее потребление электроэнергии. Такие графики характерны для предприятий и производств с 2-х – 3-х – сменным и непрерывным режимом работы. Месячные графики строят с целью определения расхода электроэнергии на производственные и непроизводственные нужды и оплаты за электроэнергию. При анализе таких графиков можно выделить недели, декады, в течение которых имеет место наибольший выпуск продукции и наибольшее потребление электроэнергии.

По сезонным и годовым графикам определяют максимальную нагрузку, зависящую от сезонных факторов (отопление, вентиляция, подача воды на непроизводственные нужды), расход электроэнергии за сезон и год. На рис. 2 представлен суточный график активной и реактивной нагрузки группы сельскохозяйственных предприятий при трехсменной работе в зимнее время.

 Суточный график активной (Р), реактивной (Q) нагрузки

Рис. 2. Суточный график активной (Р), реактивной (Q) нагрузки

Из суточного графика видно, что наиболее загруженной сменой является вечерняя (с 16 до 24 часов), менее загруженной – ночная (с 23 до 7 часов). Максимальная нагрузка наблюдается с 18 до 20 часов. В это время наряду с силовой нагрузкой технологического оборудования добавляется осветительная нагрузка. Максимальная нагрузка из приведенного графика принимается за расчетную нагрузку при выборе электрических устройств по допустимому нагреву.

На графике электрических нагрузок площадь, ограниченная ломаной линией изменения активной нагрузки Р = f(t) и осями координат, представляет собой активную энергию Wa, потребляемую приемниками из сети для преобразования в другие виды.

Площадь, ограниченная линией изменения реактивной нагрузки Q=f(t) и осями координат, выражает реактивную энергию Wp, циркулирующую между сетью и электроприемниками. Эта энергия необходима электроприемникам для создания магнитных полей.

Годовой график нагрузки может быть построен аналогично суточному графику, т. е. по средним мощностям, но не за 30, 60 мин, а за месяц (рис. 3, а).

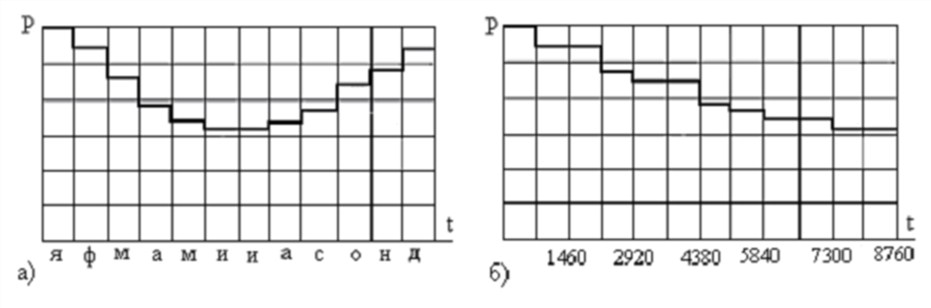

Годовой график изменения активной мощности

Рис. 3. Годовой график изменения активной мощности: а – по средним месячным мощностям; б – по продолжительности

Чаще строят годовые графики по продолжительности. Такой график представляет собой кривую изменения убывающей нагрузки в течение года (8760 час). Годовой график по продолжительности (рис. 3, б) можно построить  по  годовому графику, построенному по  средним месячным мощностям (рис. 3, а) или двум характерным  суточным графикам нагрузки за зимние и летние сутки.

При этом условно принимают, что продолжительность  зимнего периода 213 суток или 183 суток, а летнего – 152 или 182 суток в зависимости от климатического              района,    в    котором    находится    промышленное   предприятие. На рис. 4 показаны графики электрической нагрузки: годовой график по продолжительности (рис. 4, в), построенный на основании суточных графиков – зимнего (рис. 4, а) и летнего (рис. 4, б).

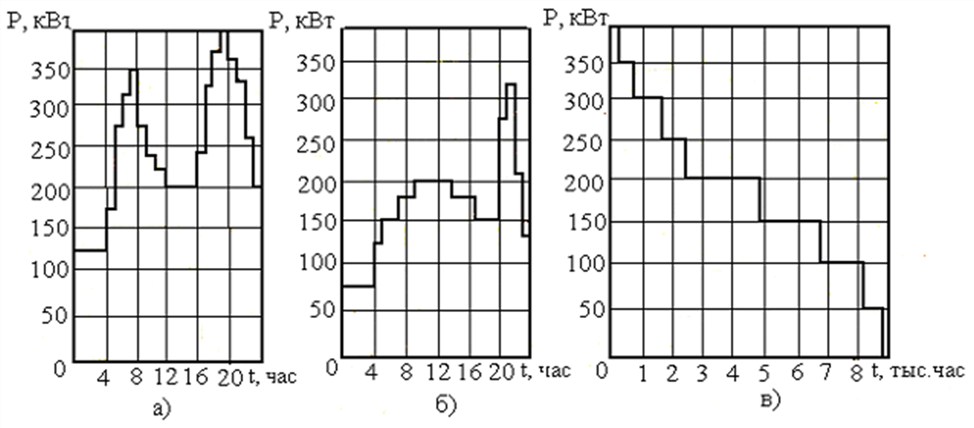

Графики электрических нагрузок

Рис. 4. Графики электрических нагрузок: а – суточный зимнего периода; б – суточный летнего периода; в – годовой график по продолжительности

Для построения годового графика можно воспользоваться вспомогательной таблицей (табл. 1).

Таблица 1

Вспомогательная таблица для построения годового графика

Почасовые максимумы нагрузок, кВт

Число часов работы с нагрузкой в сутки сезона, ч

Число часов работы с нагрузкой за год, ч

зима

лето

400 и более

1

213

350 и более

4

840

300 и более

7

1

1625

250 и более

10

2

2410

200 и более

18

7

4865

150 и более

19

18

6780

100 и более

24

20

8140

50 и более

24

24

8760



Построенный годовой график по продолжительности еще называют упорядоченным графиком, т.к. он построен по порядку убывающих ординат. Ступенчатый график с ломаной линией  изменяющейся нагрузки можно заменить графиком с плавно изменяющейся кривой, но при этом площадь, ограниченная ломаной или плавной кривой и осями координат, должна оставаться постоянной.
